1 公司簡介

上海數采物聯網科技有限公司是一家專注于物聯網數據采集的高科技企業。公司核心成員在工業無線傳感器、工廠儀表(電表、流量計等)抄表、設備狀態監測、工業設備數據上云等領域擁有數十年的豐富項目經驗，公司核心數據采集產品均支持電池供電、無線傳輸、遠程配置調試。免去了布線的麻煩，使現場產品安裝調試極為便捷，大大縮短了項目實施周期和成本。

公司目前主要在河南平頂山運營和開展業務，秉承“技術是根，質量是本，誠信務實，追求卓越”的核心理念，致力將公司打造成技術一流、產品一流、服務一流的科技型企業，助力物聯網項目快速落地。

2 項目背景

信陽華茂新型建材有限公司，成立于2021年，位于河南省信陽市，是一家生產混凝土材料的大型商砼企業。

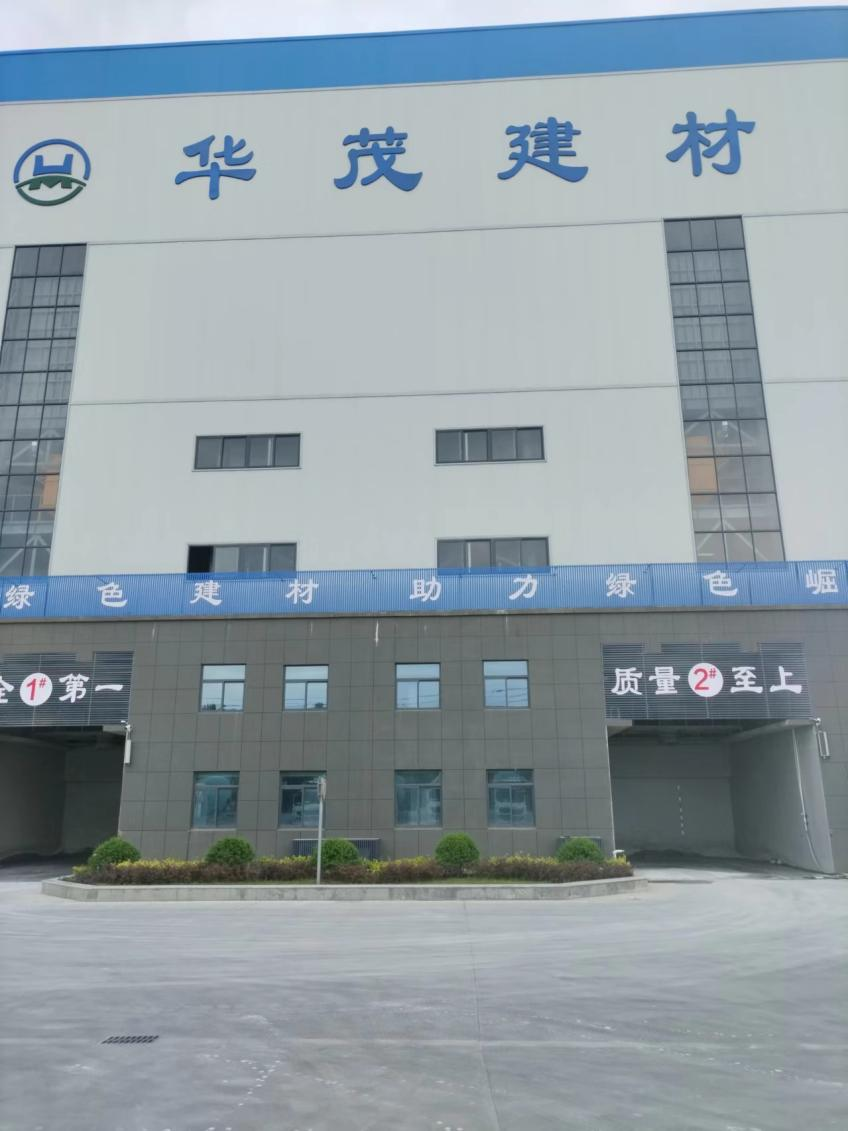

廠區照片

工廠情況：混凝土攪拌樓主要由攪拌主機、物料稱量系統、物料輸送系統、物料貯存系統和控制系統等5大系統結合高位料倉全自動上料系統組成?！せ炷翑嚢铇枪橇嫌嬃颗c混凝土攪拌站骨料計量相比，減少了四個中間環節，并且是垂直下料計量，節約了計量時間，因此大大提高了生產效率。同型號的情況下，攪拌樓生產效率比攪拌站生產效率提高三分之一·生產線產能:理論數據每小時480方，實際產能約420方每小時，年產量可達100萬方混凝土?！ぎa出產品:滿足生產各種配方規格混凝土。

制砂生產線生產形式:單機雙控，全自動智能化生產體系。·主體結構:采用鋼混結構，一層混凝土結構，二層以上鋼結構，單體筒倉300噸頂置。·實現的功能:免裝載機，高位料倉自動上料，環保、節能、高效。全自動攪拌樓生產線。·環保要求:整個系統粉塵做到有組織排放，排放濃度小于等于10mg/Nm3。噪音達到環保要求的標準，50米距離聲不高于65分貝?？缮a全系普通砂漿產品，也可生產少數特種干混砂漿。占地小，生產靈活性較高，環保節能，粉塵少。設備抗離析能力強。能耗較傳統樓式更低，性價比最高。OJYVL300砂石同出骨料系統，采用國際先進篩選的人工干法制砂技術及核心設備破碎、整個等關鍵技術設備均處于業界領先水平。系統采用模塊組合結構，經優化設計，使整體系統結構簡單科學。系統特點:先進可靠的密封設計，符合環保標準，處理量大。工藝流程科學合理，低進料點設計，滿足不同規格物料處理要求，行業領先技術設計。優化的模塊組合設計，整體設計緊湊、性價比高。全自動控制系統，產品模度系數預設模式輕松選擇。產品品質穩定，達到國家制砂要求。

3 項目需求調研分析

需求分析：針對廠區設備商砼1線、商砼2線、干混砂漿、機制砂線、機制磚產線、高位料倉等關鍵設備對應的20套三相電配電柜進行能耗監測，開關機狀態實時監控。監控數據要求對接上層ERP系統，即智慧商砼系統。

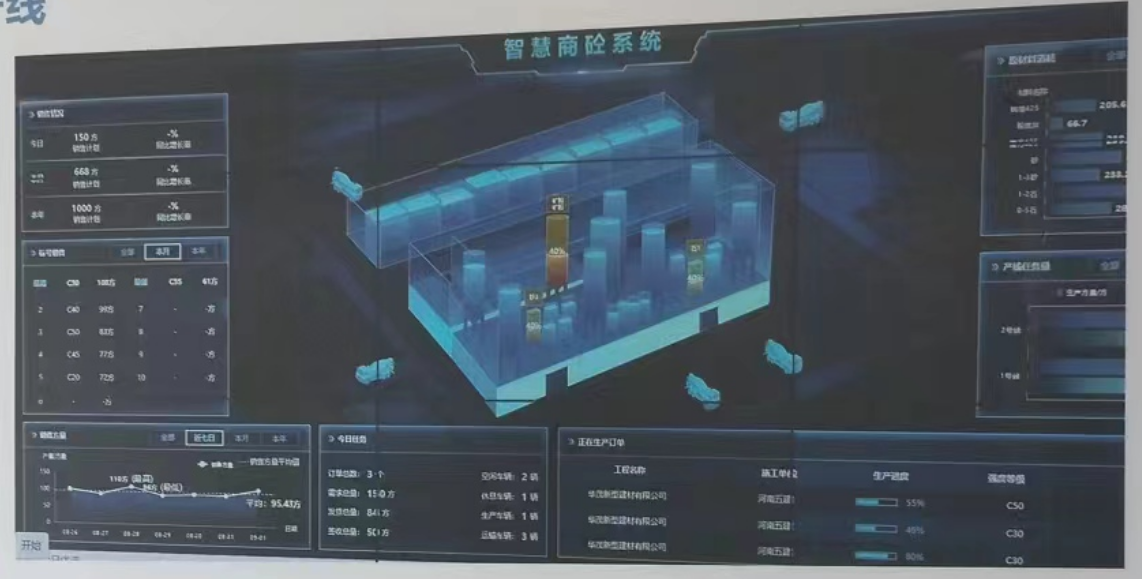

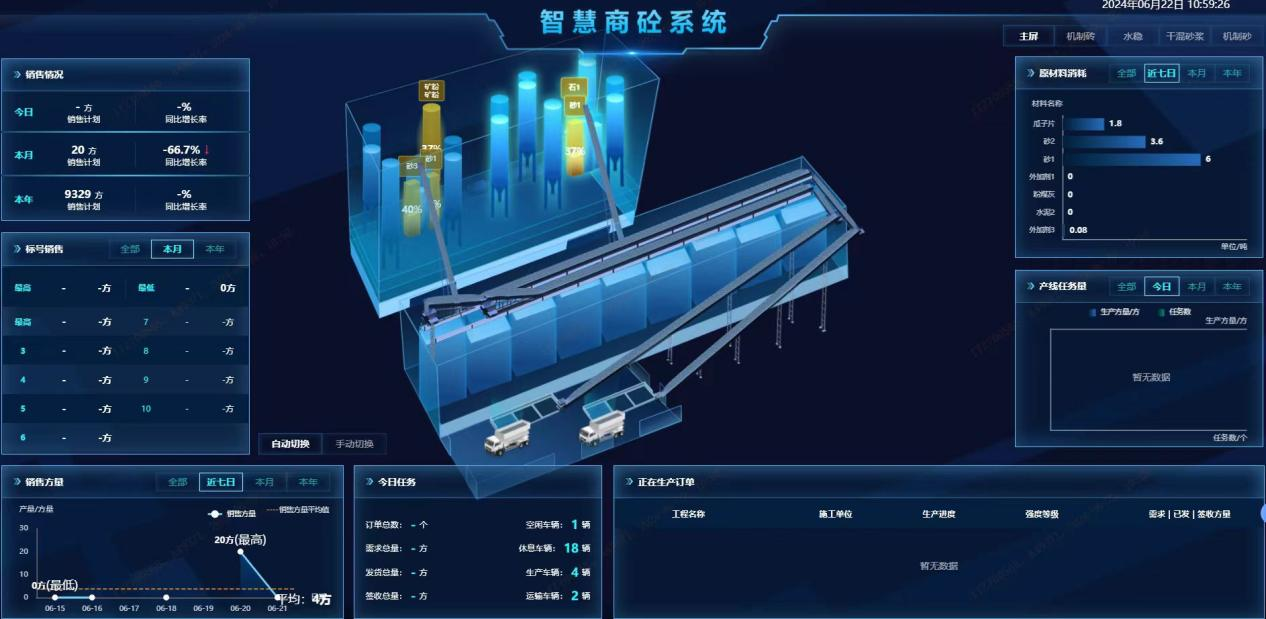

智慧商砼系統界面

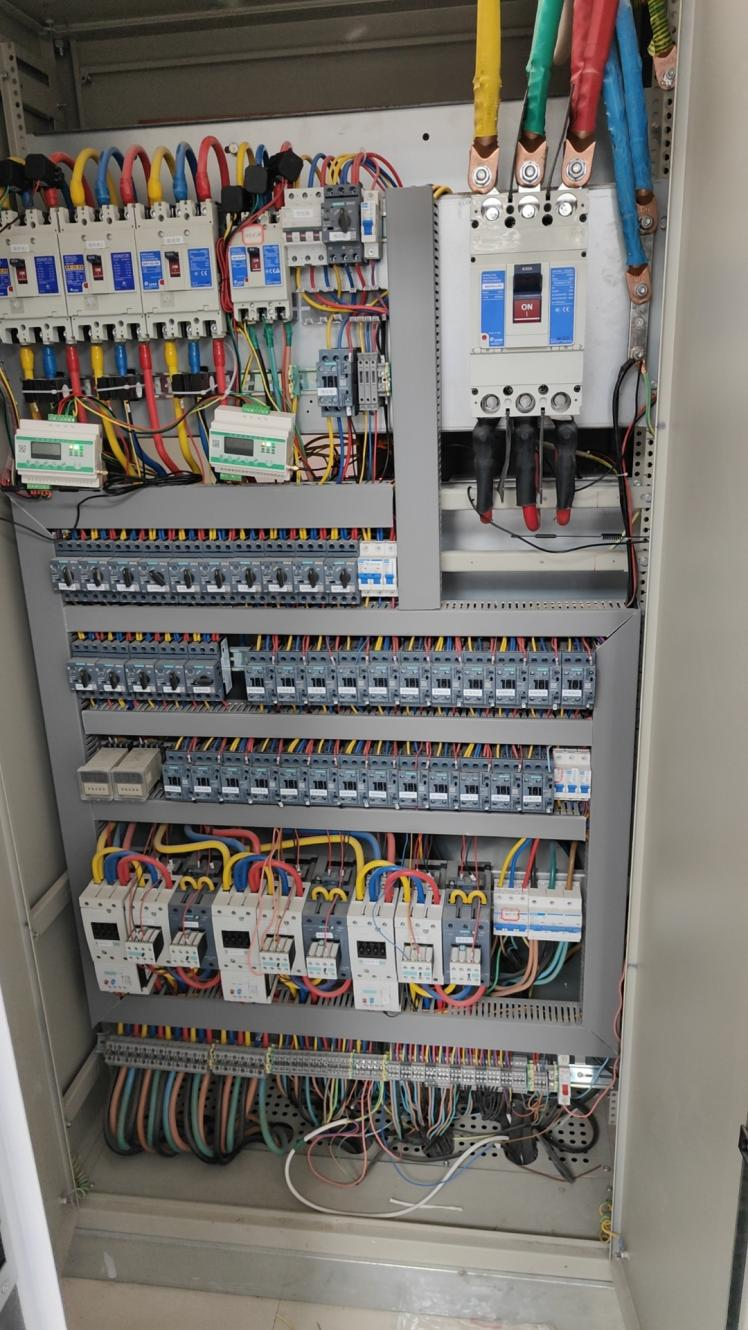

待監測配電柜情況

4 項目方案

根據現場配電柜情況，采用外掛開口式互感器的電能監測儀設備，通過網口接入交換機，間隔1分鐘定時將數據上傳到智慧商砼系統，協議為MQTT，數據格式為json。

根據現場調研情況，不同配電柜額定電流不同，搭配不同量程的電流互感器進行監測，以獲取最合適的安裝尺寸和精度。

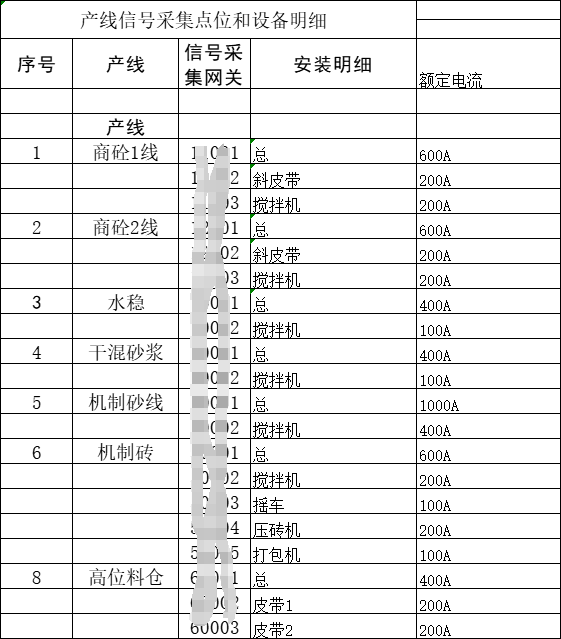

現成設備調研清單

以太網電量監測儀套裝

如上圖所示，監測設備由ABS防護箱，導軌電源，網口邊緣計算網關、電量監測儀主機等部分構成。其中，導軌電源產生12V電源，給邊緣計算網格供電。電量監測儀主機從380V線直接取電。

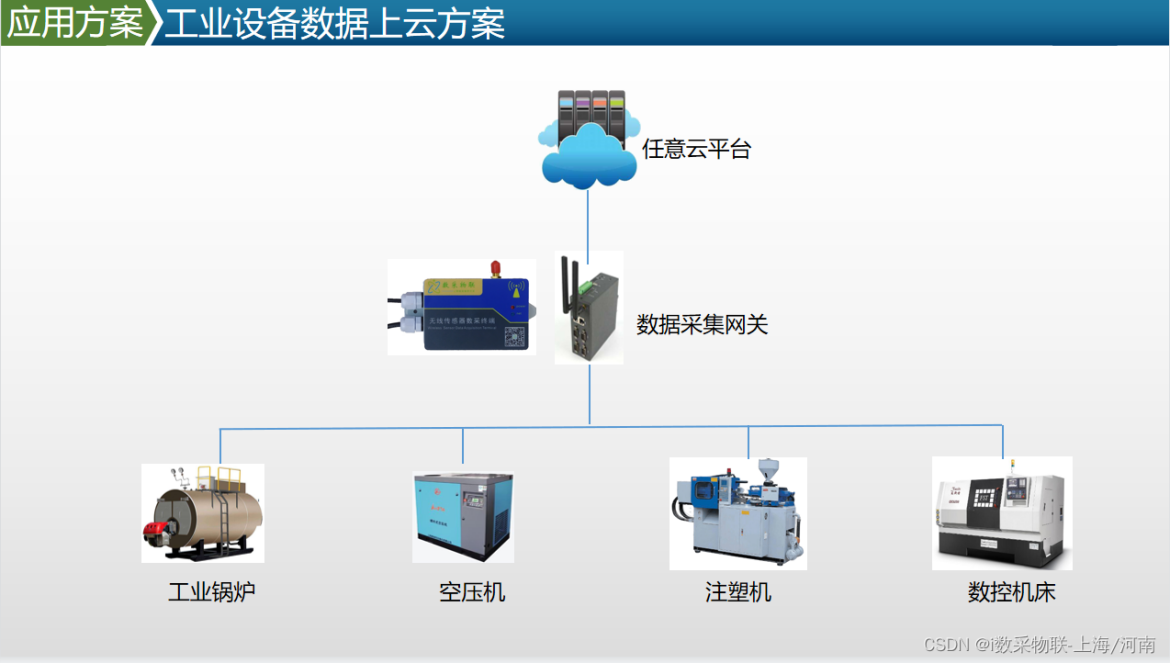

項目采集方案示意圖

5 項目實施

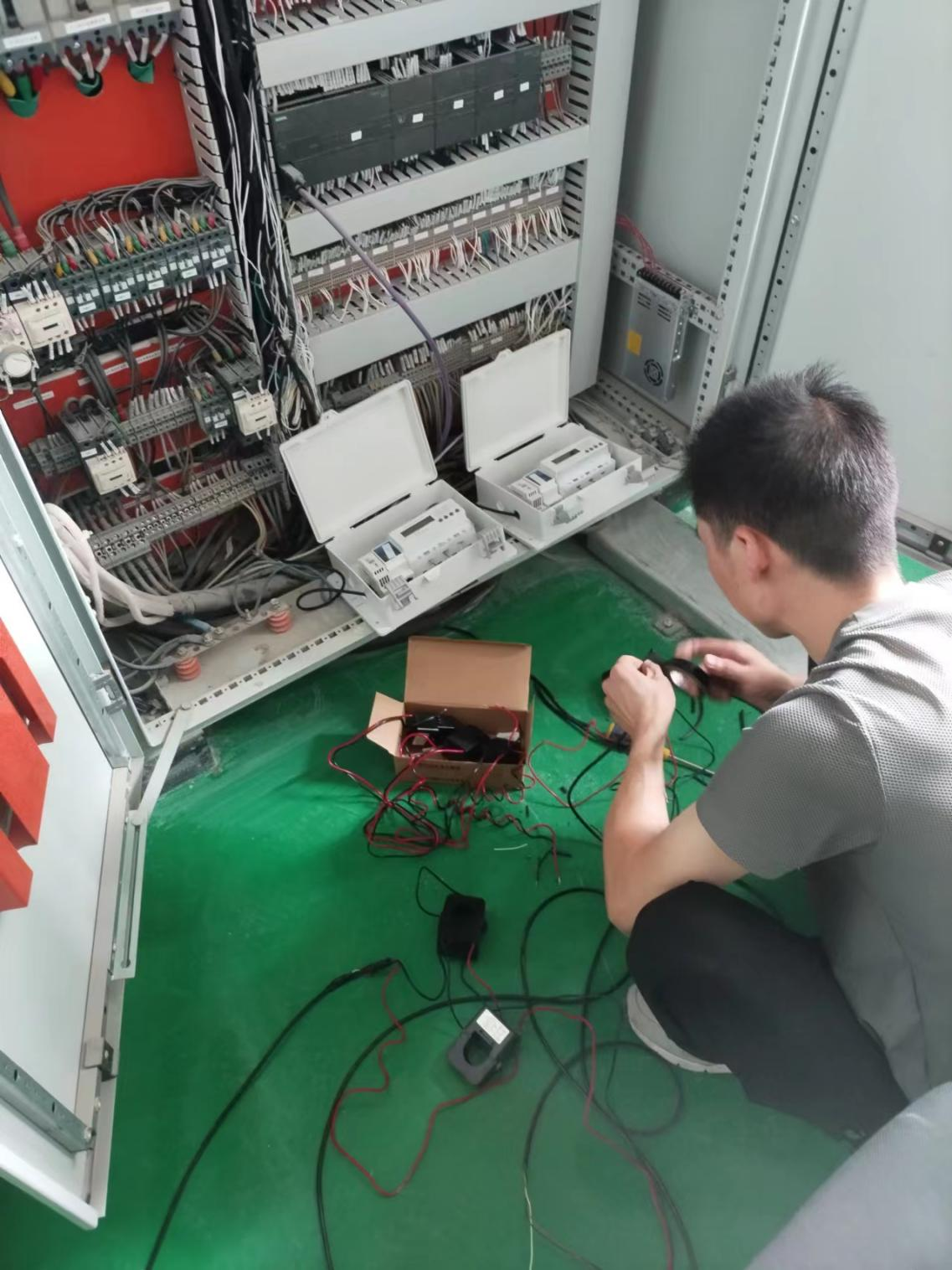

現場施工照片

項目實施步驟：

1、協調工廠電工，將配電柜斷電，選取被監測設備安裝互感器和監測主機。

2、安裝并固定接線箱。

3、由公司技術人員在辦公室對邊緣計算網關進行遠程配置。

4、現成施工人員提交安裝清單，包含安裝點位信息，設備IP信息、編號ID信息等內容。

5、整個項目施工聯調持續一周左右完畢。

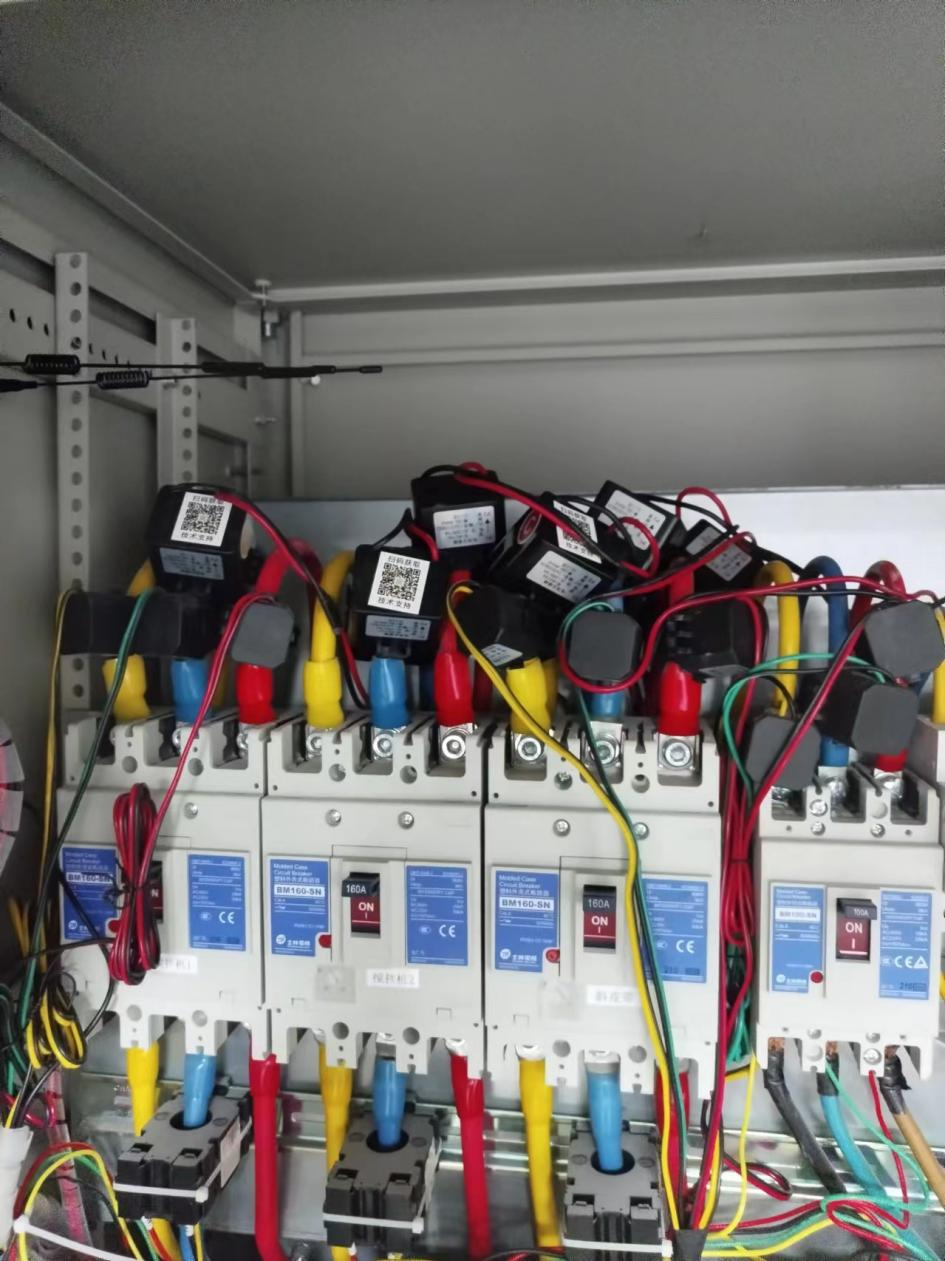

干混砂漿產線配電柜安裝效果圖

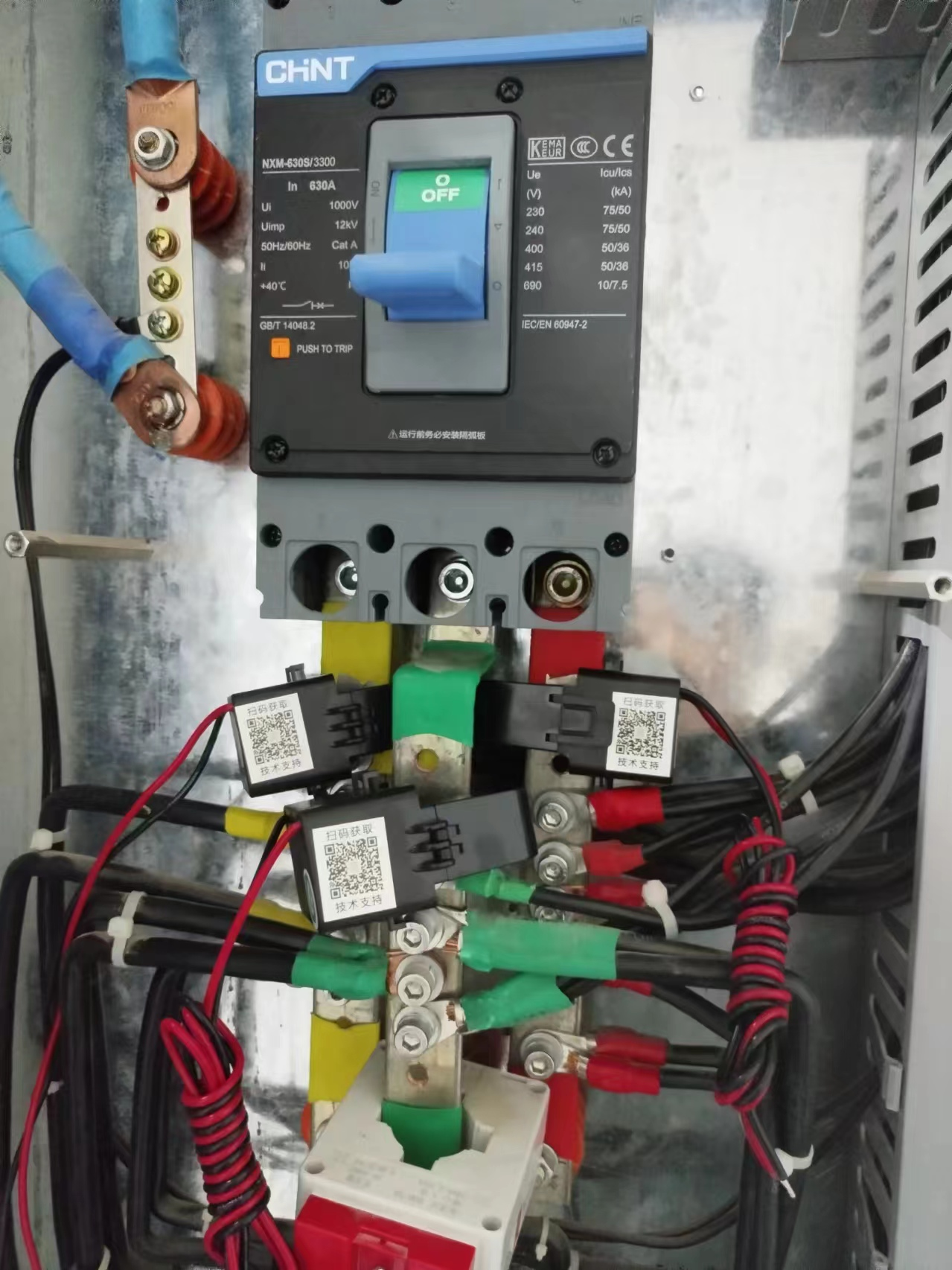

高位料倉產線配電柜安裝效果圖

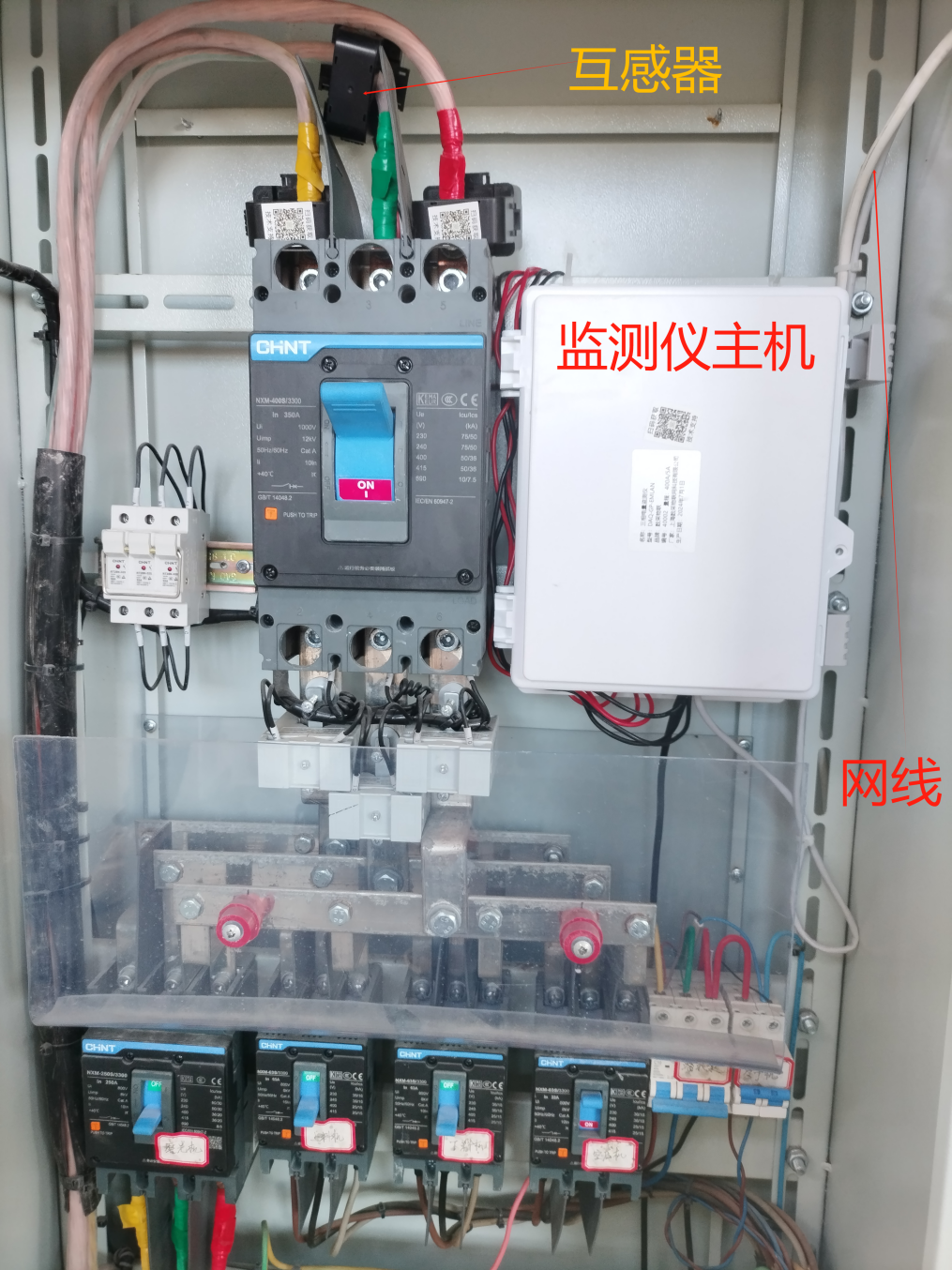

設備安裝效果圖

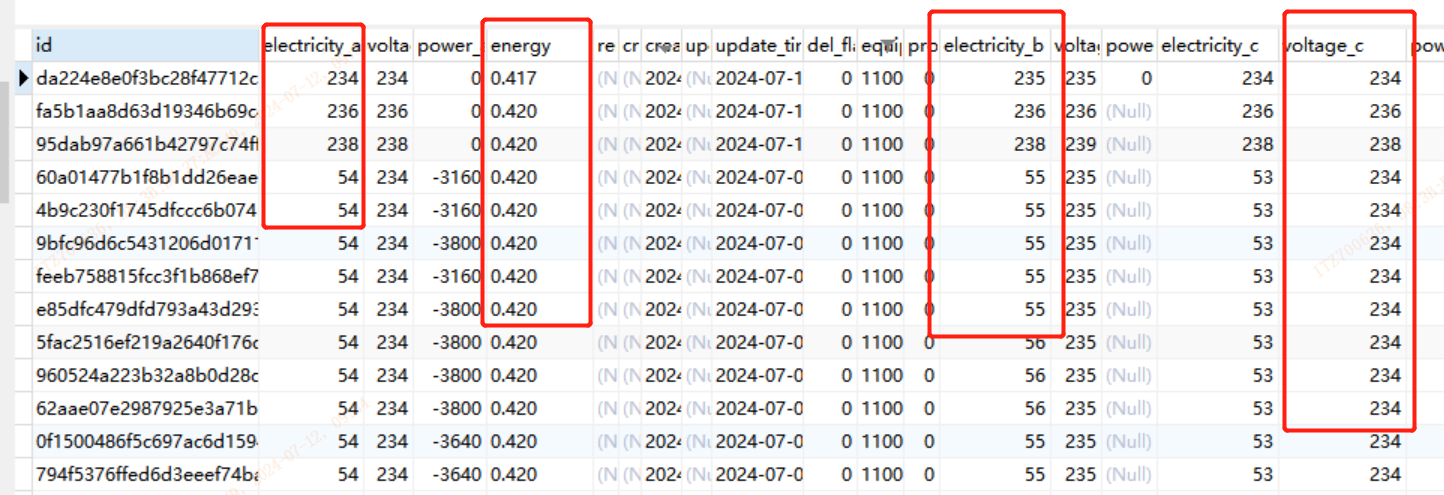

數據采集成功存入云端數據庫

工廠能耗監測項目數據展現畫面

6 項目成果

項目實施后，可以使工廠管理和調度人員，在辦公室，足不出戶就可以了解到車間各個設備的開關機工作狀態，關鍵設備的工作能耗即耗電量。方便從整體生產計劃層面，統籌協調各車間產線的生產安排，極大提高了協調效率，提升設備使用率，在同樣的能源消耗下，產出更過的混凝土產品。提升了整體經濟效益，提升了調度部門和車間人員之間的溝通效率。
