一、背景需求

項目地點：陜西省榆林市
項 目 方：實施單位：陜西某工程科技有限公司，最終使用方：延長石油集團旗下延長采氣二廠、三廠

項目需求：指針式表計（壓力表、溫度表）數據采集匯集至延長石油集團安全生產智慧化管理平臺，便于統一監控管理。

項目痛點：整個二廠、三廠采氣廠輸氣作業管道上，表計點位分布錯綜復雜，位置不一，比較分散。按照常規作業生產計劃，需要固定時間，對作業管道對應壓力、溫度數據進行監管以達到調控的目的。傳統方案的人工抄讀，人機交互錄入數據達不到產線實時數據監管目的。另一方面，場地多數為指針式壓力表、溫度表等不具備通訊接口。即使部分擁有通訊接口，防爆應用場景的接線采集方式，布線成本太高。

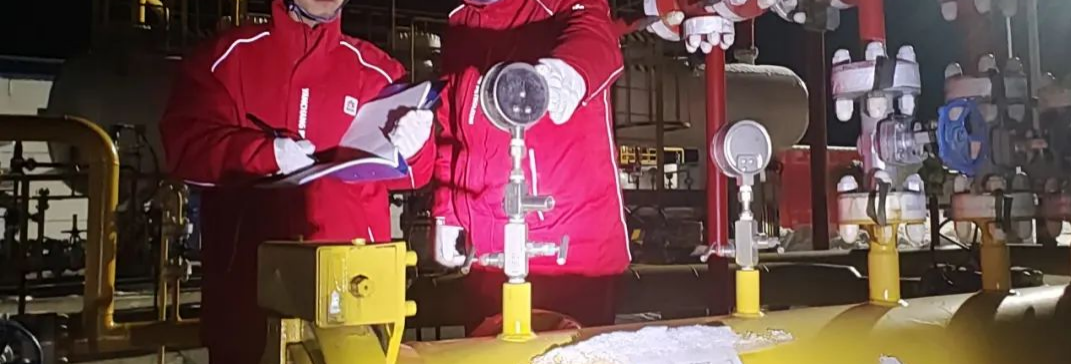

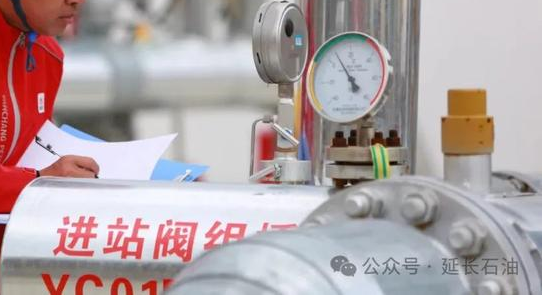

輸氣管道各種壓力、溫度表

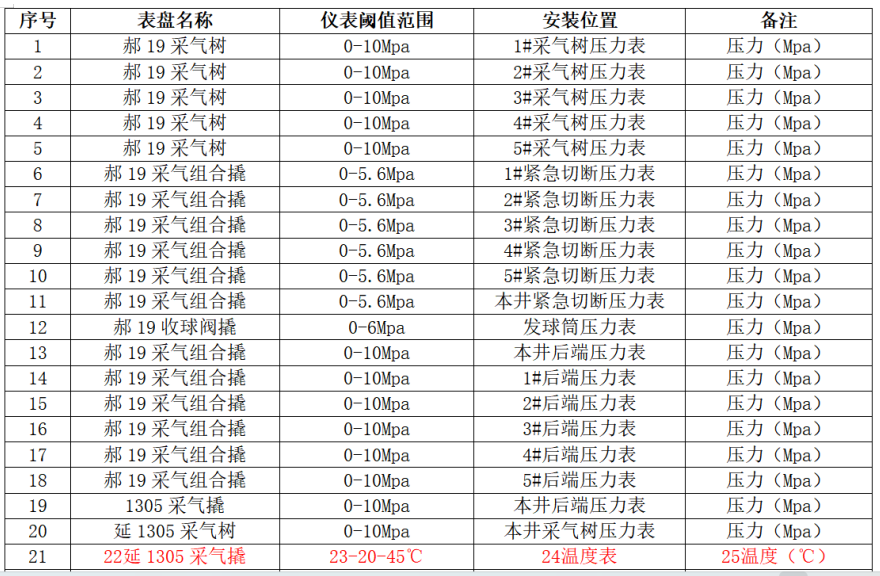

部分點位統計表

評估實現：根據現有需求，實現這些表計的數據采集，通過加裝OCR圖像識別采集裝置（SC-LP-CAM），采用電池供電，無線傳輸?shù)姆绞?，采集儀表數據后傳輸?shù)胶笈_(tái)。

二、采集產品

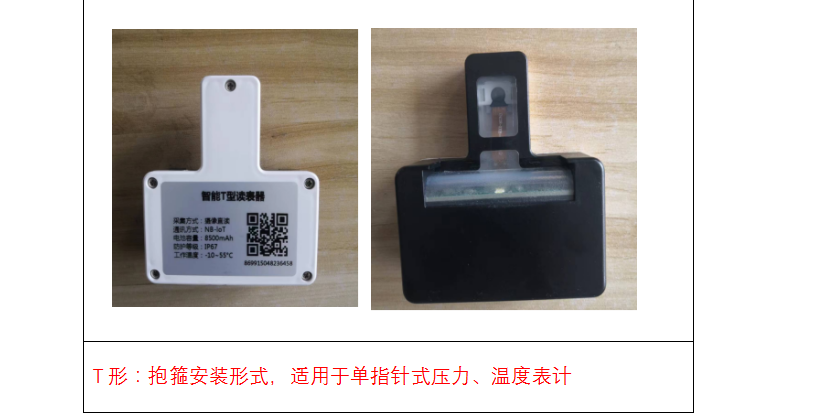

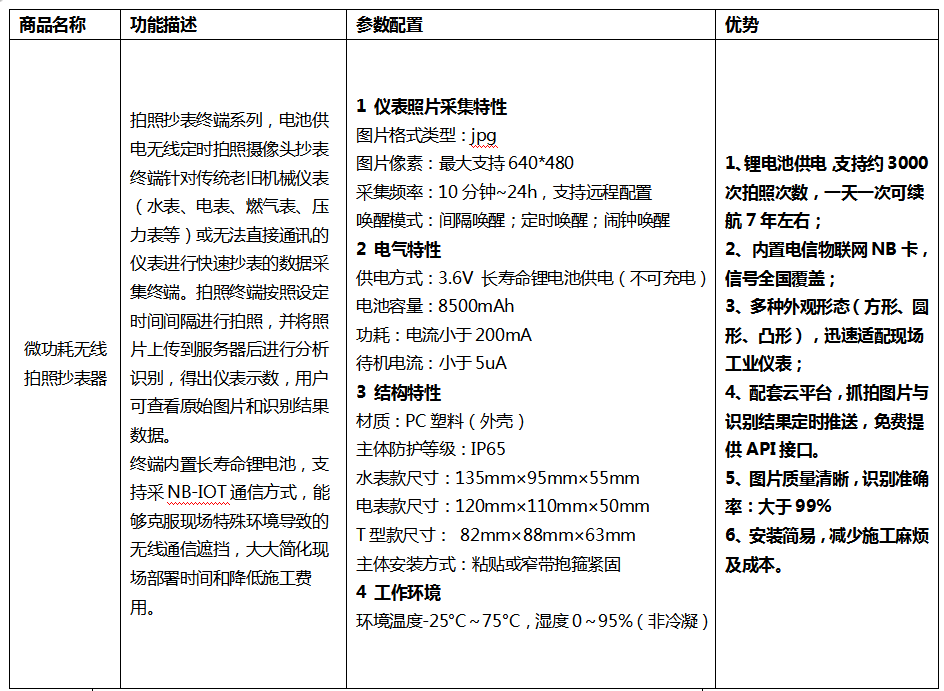

匹配對應表計的數采產品為我公司圖像識別拍照產品：微功耗無線拍照抄表器&OCR拍照識別終端（SC-LP-CAM）,產品主要參數及功能：

三、實施過程

3.1 技術方案

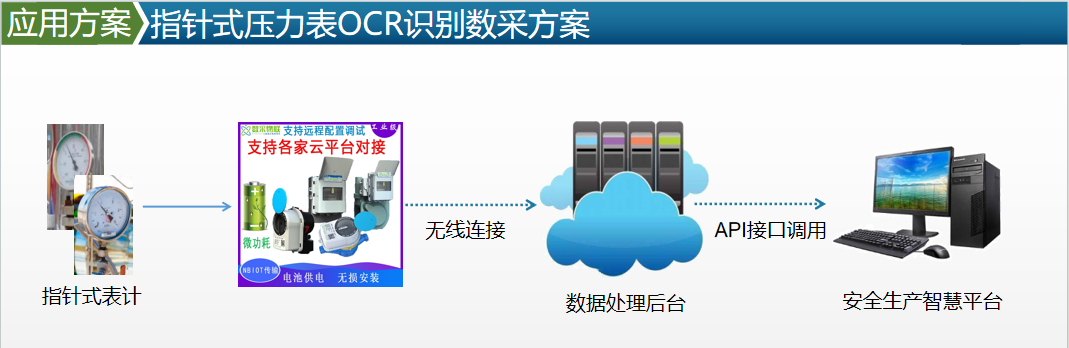

技術方案拓?fù)鋱D

儀表覆蓋安裝表扣式識別終端，通過OCR拍照識別方式，上傳數據處理后臺，現場無需布線，簡化人工實施成本。通過無線方式將數據傳輸至云平臺。平臺提供免費API接口，供對接第三方平臺調用對接，可主動調用也可以又我們?cè)破脚_(tái)以MQTT傳輸形式推送至第三平臺。

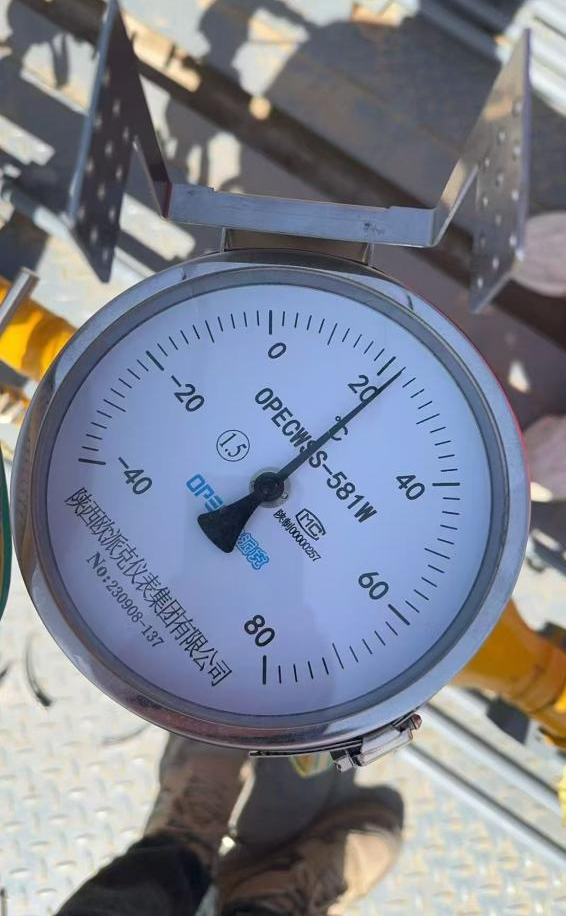

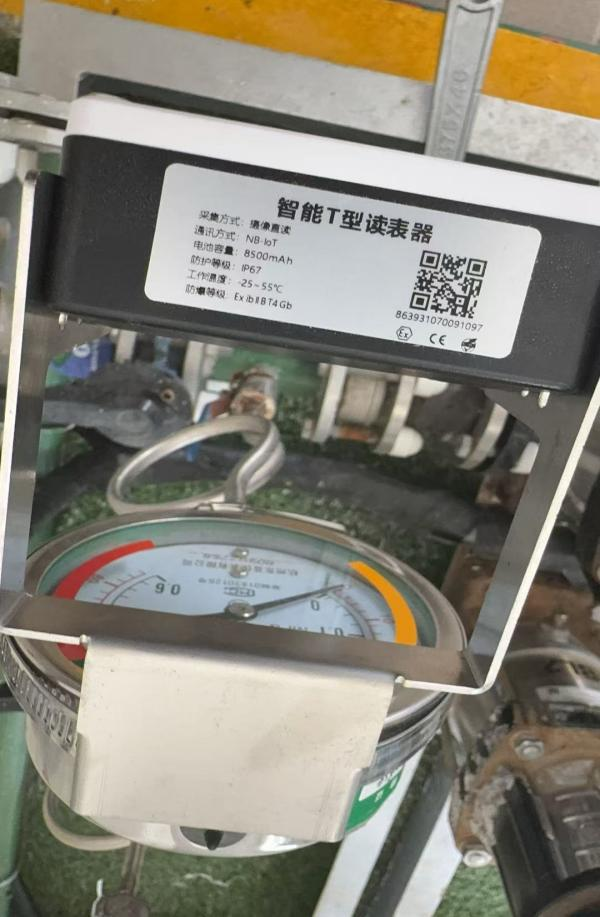

現場安裝實施圖

遠程對接調試

3.2安裝實施影響因素

1）采集表計提供確認（適應于機械水、電、燃?xì)獗聿杉?，或者屏幕常亮且頁面顯示不跳變的數顯儀表）。

2）表計顯示盤尺寸大?。óa(chǎn)品是否可以完全覆蓋顯示盤）、外觀形狀，是否符合方形或者圓形產品。

3）單行（單指針）數據采集。

4）采集頻率（電池供電產品最快頻率10分鐘一次，10分鐘-24小時可設置。如果想實現高頻采集（5分鐘一次），考慮電池續航問題，需要將設備改裝為外供電版本）。

5）供電方式：常規電池供電（電量支持約3000次拍照次數），可改外供電版本。

6）信號（產品常規內置貼片天線，被采集表計處于封閉環境需確認信號是否影響，考慮改裝為外接天線版本）。

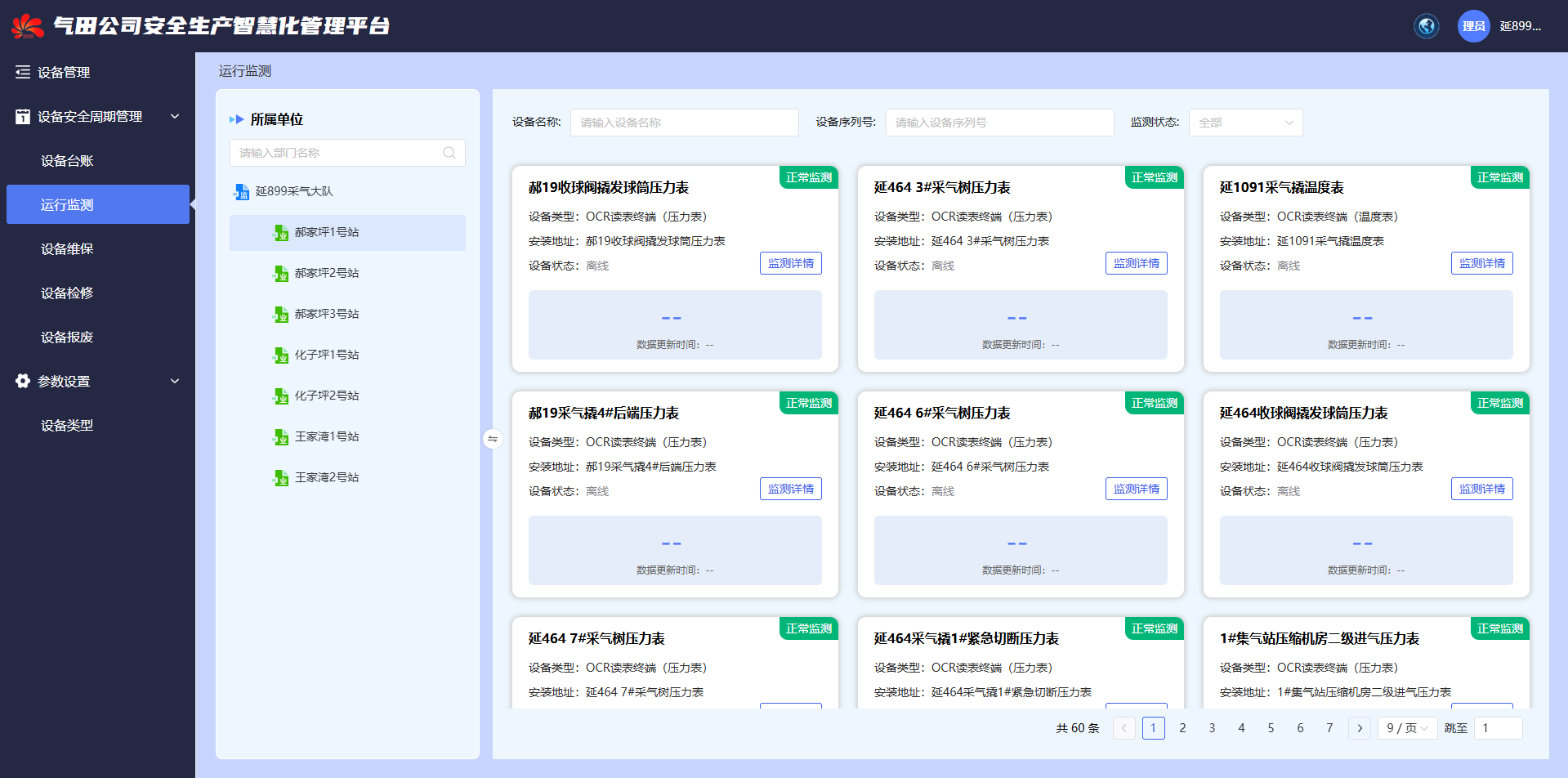

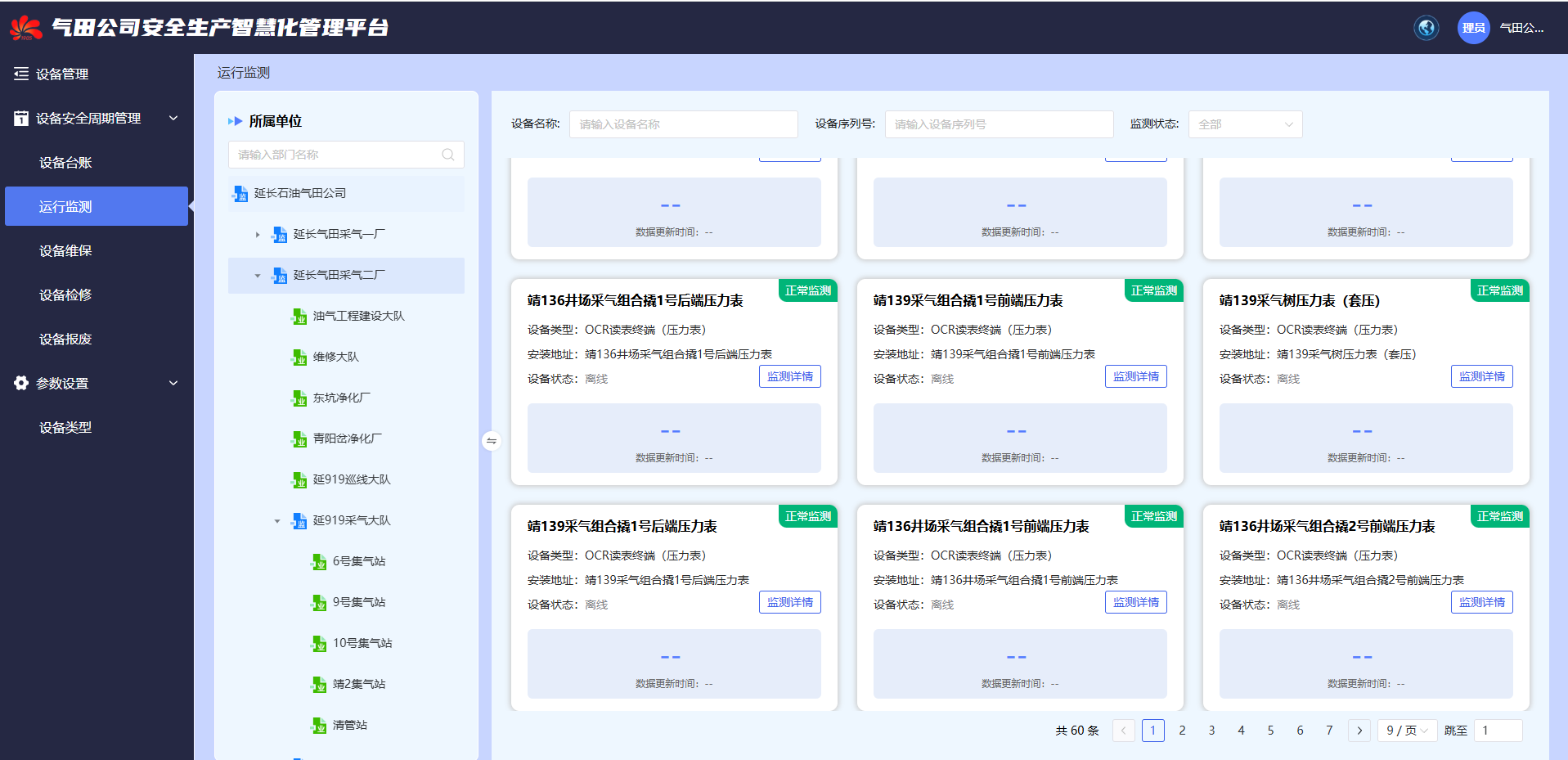

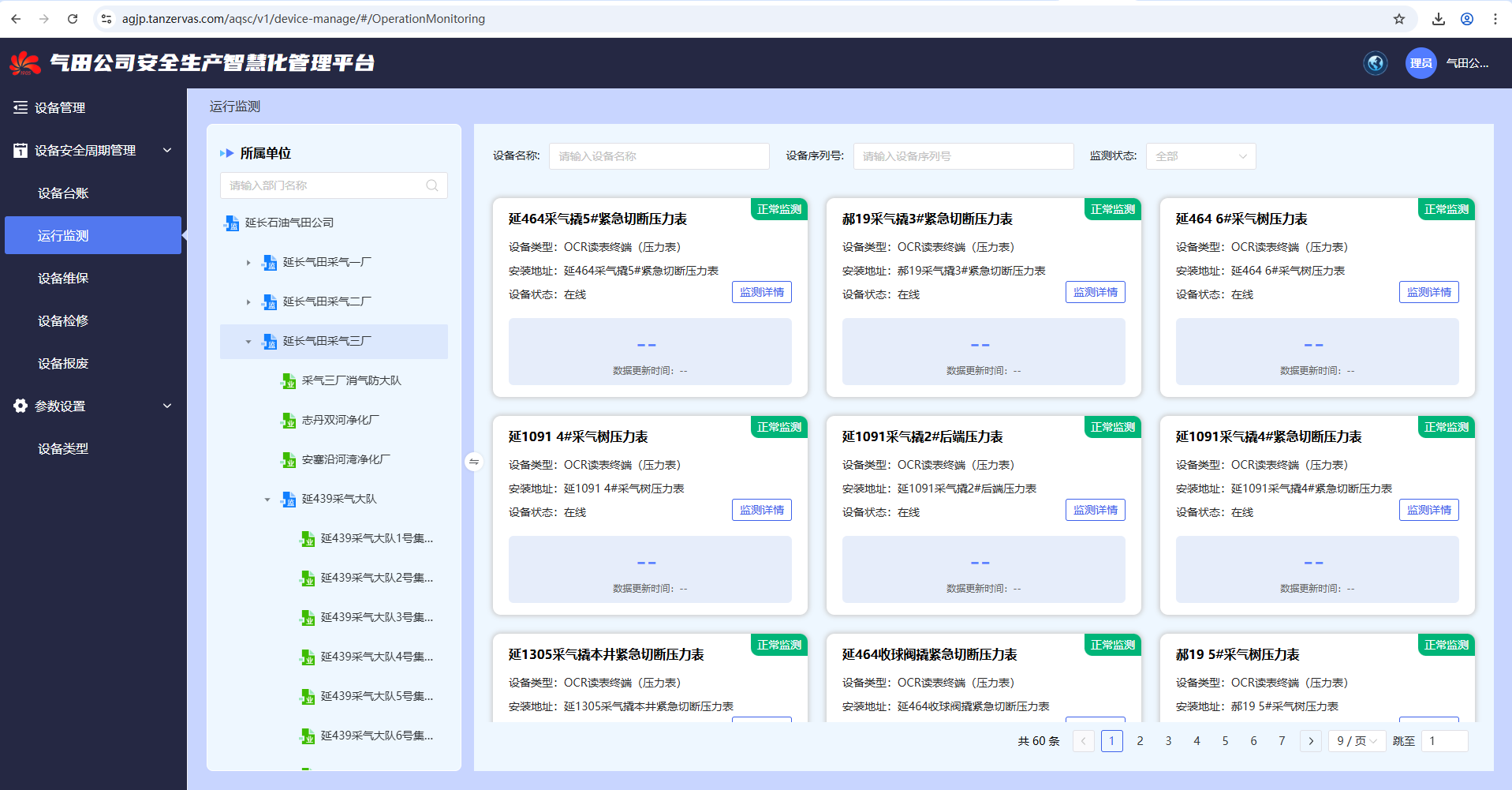

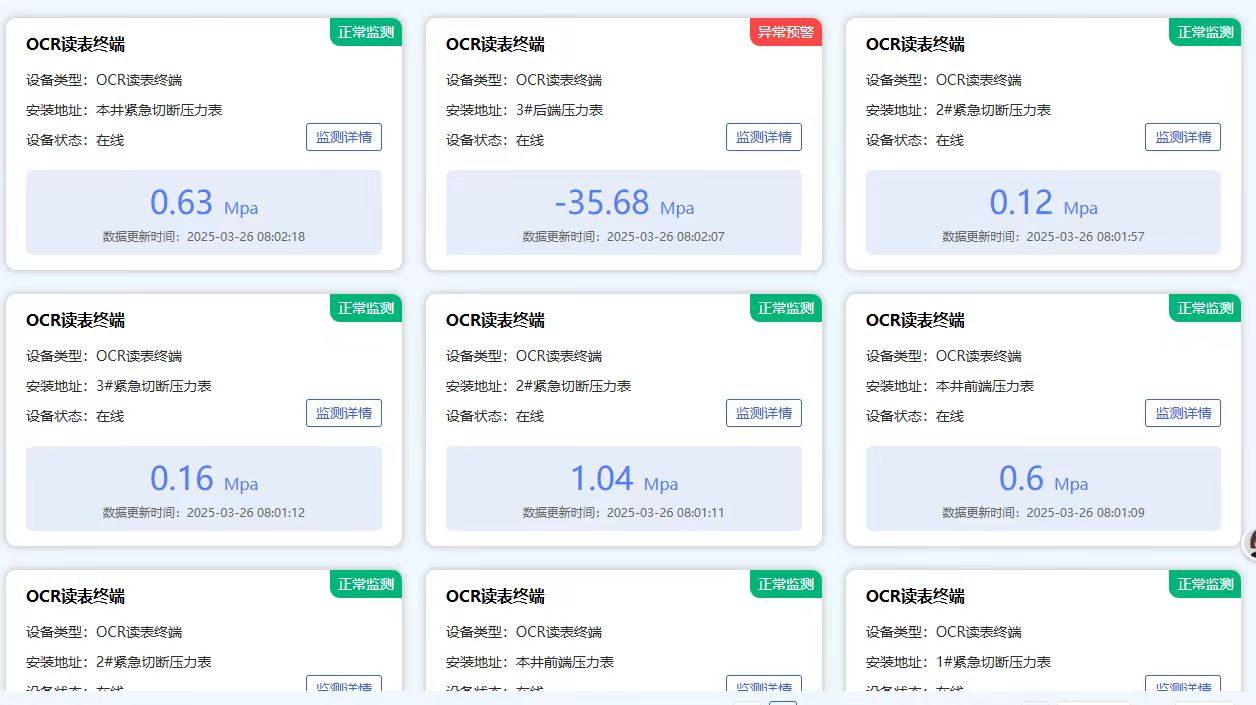

四、實施成果數據平臺展示
