1 產品概述

SC-LP-CTLoRa無線電流溫度采集傳感器終端配備低功耗高靈敏度的開口式互感器，通過電磁感應原理將一次側大電流轉換側二次側小電流，進而用于電流監測,能夠很敏感的探測線路電流的大小，監測回路電流大于產品啟動電流，傳感器進入正常工作模式，采集溫度、電流及其他相關數據，通過無線通訊上傳至采集裝置。若線路處于空載或負載電流小于啟動電流，則傳感器使用內部電池供電保持工作狀態。

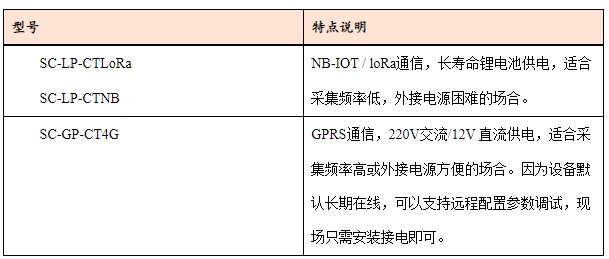

傳感器終端支持采用GPRS/4G/NB-IOT/LoRa/WiFi通信方式（外接電源默認采用GPRS通信方式，電池供電默認采用NB-IOT/LoRa通信方式），克服現場特殊環境導致的無線通信遮擋，大大簡化現場部署時間和降低施工費用。測量電流范圍寬，采用優質磁芯材料，開合式結構，易于安裝，用于交流電機，照明設備，空氣壓縮機，采暖通風與空調裝置，建筑物的自控制系統，工業中城網，農網改造項目等場景的電流監測采集。

2 服務理念

我司鄭重承諾:

您購買的不僅僅是產品，還有細致、周到的技術支持服務?。?！( =^_^= )

本產品，現場只需普通工人接電安裝即可! 無需調試！

我們免費提供遠程指導，遠程配置調試服務，將數據發送至用戶指定的云平臺。

免費提供物聯網方案咨詢服務！

3 產品特性

3.1 電流采集特性

采集類型：交流

電流量程：AC1A～400A

最大輸入：100%(連續)/150%(1分鐘)

電流精度等級：±1%FS

能量源：工頻磁場或內部可更換鋰電池（540mAh）

最大功耗：≤0.1W

CT 取電最小啟動電流：0.5A～1A,AC

最小啟動電流冷啟動時間：≤4min

采集頻率：工頻磁場：5s 電池：3min

3.2 溫度采集特性（可選項）

采集類型：電氣接觸點溫度

溫度量程：-40℃至+150℃

溫度精度等級：±2℃

3.3 電氣特性

供電方式：電池供電 或12V直流/220V 交流

絕緣阻抗：>100MΩ(初/次級間)

3.4 互感器通信特性

無線頻率 ：433MHz

傳輸距離：空曠 50m

無線傳輸方式：LoRa

3.5 網關通信特性

通信接口：默認RS485

無線傳輸方式：GPRS/NB-IOT/LoRa/WiFi

通信協議：MQTT/TCP/UDP/HTTP/SSL/ModBus RTU,可定制其他協議

數據轉發：任意公網服務器

網關服務器中心數量：最多可支持同時向7個云服務器同時上報數據。

心跳包：支持自定義心跳包，可設置為信號強度。

注冊包：支持自定義注冊包，可設置為IMEI碼。

定位：支持LBS基站定位，方便查詢?cè)O(shè)備位置。

3.6 結構特性

材質：PC塑料（外殼）

主體防護等級：IP42

主體尺寸：65mm×36mm×63mm

互感器探頭結構：開口式

主體安裝方式：壁掛或螺絲緊固

互感器探頭安裝方式：懸掛式安裝

溫度探頭安裝方式：扎帶捆綁式安裝

3.7 電磁兼容

電快速瞬變脈沖群抗擾度試驗

執行標準 GB/T 17626.4；IEC 61000-4-4

等級：Ⅳ級（通信端口 2kV，其它端口 4kV）

靜電放電抗擾度試驗

執行標準 GB/T 17626.2；IEC 61000-4-2

等級：Ⅲ級（接觸放電6kV，空氣放電8kV）

射頻電磁場輻射抗擾度試驗

執行標準 GB/T 17626.6；IEC 61000-4-3

等級：Ⅲ級（10V/m）

工頻磁場抗擾度試驗

執行標準 GB/T 17626.8；IEC61000-4-6

等級：IV 級

3.8 工作環境

環境溫度-25°C～75°C，濕度0～95%（非冷凝）

4 產品核心優勢

v 安裝簡單，快速部署，助力物聯網項目快速落地

v 支持帶電無損安裝，安裝時用戶設備無須斷電停機

v 網關支持自定義注冊包和心跳包，方便平臺區分設備

v 網關支持任意私有物聯網云平臺和組態軟件，提供數據協議對接

v 非侵入式測量，不影響設備正常工作

v 網關支持遠程配置參數，F(xiàn)OTA遠程升級，最大限度減少現場施工維護的人員成本

5 數據上報通信協議

5.1 協議解析說明

UDP/TCP/MQTT/HTTP等多種推送方式，用戶接收數據需提供云端服務器公網IP（或域名）地址和端口號。

JSON格式數據報文示例：

{"A":56.7,"B":55.8,"C":49.3,"D":1.2,"deviceID":"860344048491162"}

報文解析：

{

"A": 56.7, //第1路電流值

"B": 55.8, //第2路電流值（可選）

"C": 49.3, //第4路電流值（可選）

"D": 1.2, //第4路電流值（可選）

"deviceID": "860344048491162" //設備ID

}

5.2 協議定制

如需定制其他通信協議，可聯系業務人員溝通。本產品訂單滿1000元，免費定制通信協議。

6 平臺對接

6.1 默認平臺

產品出廠默認連接我司指定工業物聯網平臺。

6.2 用戶指定平臺

以阿里云平臺對接為例，用戶在阿里云物聯網平臺創建產品和添加設備后，用戶需提供一個三元組：{ProductKey , DeviceName , DeviceSecret }和要發布的MQTT主題。

例如三元組的值分別為：

ProductKey = b0FMK1Ga5cp

DeviceName = 862991419835241

DeviceSecret = y7MTCG6Gk33Ux26bbWSpANl4OaI0bg5Q

7 安裝與維護

7.1 電池更換

傳感器采用高性能鋰電池供電，使用壽命長達 5 年，到達使用期限請更換電池。

說明：被測電流大于啟動電流1A，傳感器進入正常工作模式，定時采集溫度、電流及其他相關數據，通過無線方式上傳至至網關裝置。若線路處于空載或負載電流小于啟動電流，則傳感器使用內部電池供電保持低功耗工作狀態。

7.2 指示燈

傳感器提供一個指示燈，無線通訊時，指示燈閃亮。
