1 概述

DAQ-GP-CT485開口式電流互感器是上海數采物聯網科技有限公司推出的一款可以把交流電模擬信號轉換成485數字信號的一種電流傳感器（互感器），產品內置32位ARM系列 MCU和高精度計量芯片，經多點校準的電流轉換模塊。具有精度高，響應快的特點。SC-GP-CT485可以和市面上常見的數據采集網關、DTU、可編程控制器PLC、上位機直接進行數據交互。

本產品廣泛用于交流電機，照明設備，空氣壓縮機，采暖通風與空調裝置，建筑物的自控制系統，設備OEE開機率、工業互聯網，農網改造項目等場景的電流監測采集場景。

2 訂貨規格與選型

3 服務理念

我司鄭重承諾:

您購買的不僅僅是產品，還有細致、周到的技術支持服務！??！( =^_^= )

凡購買我司無線產品，我們免費提供遠程指導，遠程配置調試服務，將數據發送至用戶的云平臺。

免費提供物聯網方案咨詢服務！

4 產品特性

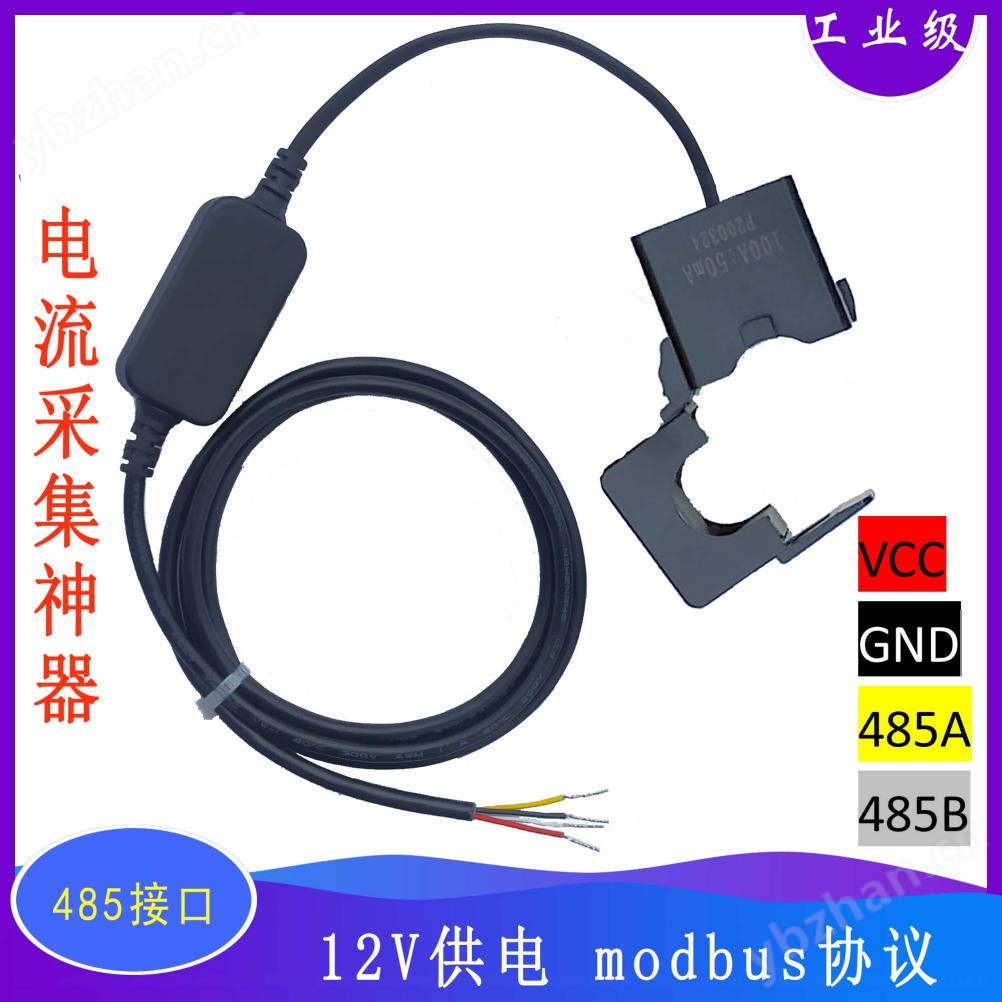

線序定義

紅色:+12V   黑色：GND  黃色：485A  白色：485B

線長：默認1米

采集特性

l 電流檢測范圍:  AC 0.2A-100A，可定制其他大量程互感器

電氣特性

l 供電方式：5~24V 直流

l 工作功耗：0.5W

l 工作頻率：50-60Hz

通信特性

l 傳輸方式：RS485

l 通訊協議:  Modbus RTU

結構特性

l 材質：ABS塑料（外殼）

l 安裝方式：卡扣安裝

工作環境

l 溫度-20°C～70°C

存儲環境

l 溫度-20°C～80°C

5 產品核心優勢

? 采用高精度計量芯片，測量精度高

? 開合式設計，安裝方便

? 安裝簡單，快速部署，助力物聯網項目快速落地

6 Modubus通訊協議說明

6.1 串口通訊參數

波特率：9600      數據位：8      校驗：NONE      停止位：1

6.2 功能碼定義

上位機讀取數據或接受報警數據采用03功能碼。

上位機控制下位機設備（互感器）采用06功能碼。

6.3 寄存器點表定義

寄存器表：

6.4 通訊報文示例

示例：

主機讀取傳感器值：

從機返回數據：

則寄存器值為：0x00002710，十進制表示：10000，假設交流互感器量程為0-100A，則此時電流為100A。

修改設備地址：（0x01改為0x02）

主機發送：

從機返回數據：

從機會返回當前設備地址，新的地址在從機回復后才生效。

修改波特率：(9600改為1200)

主機發送：

從機返回數據：

（注：設備重新上電后設置的波特率才生效。改回9600主機發送01 06 00 04 00 05 08 08）

波特率寄存器(0x04)值說明：

如果設置波特率超出范圍，從機將返回當前寄存器值，不會改變波特率。

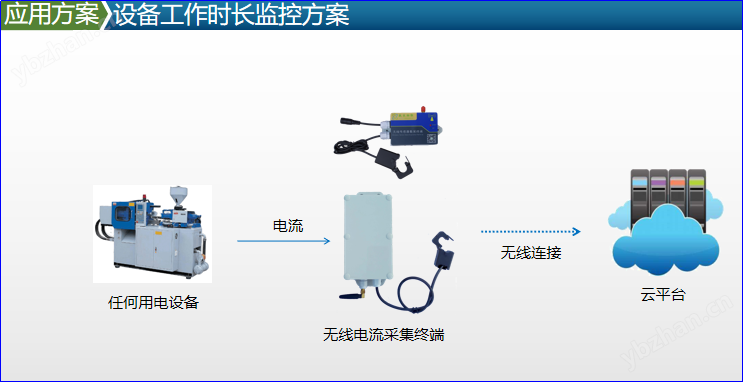

7 應用案例

紡織廠生產設備電流數據采集

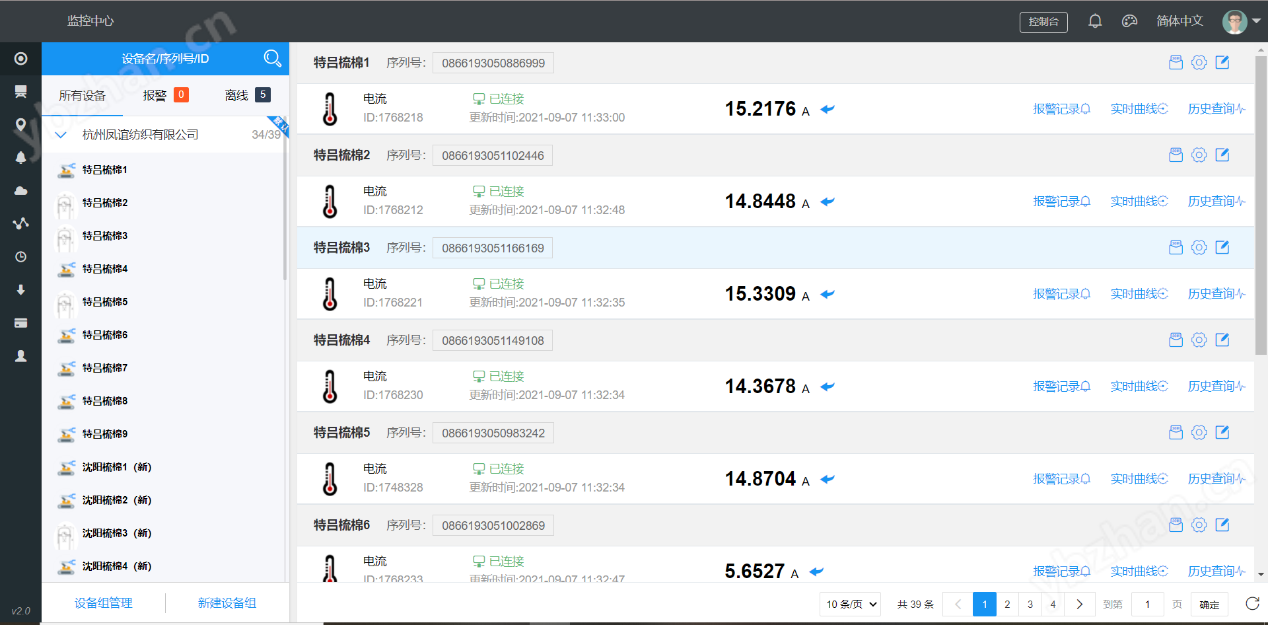

本案例中，采用4G無線開口式交流傳感器，進行電流數據采集，數據在云平臺端進行展示，可通過網頁、app、微信小程序等方式訪問查看數據。
